在线电导率仪

发布时间:2020-10-09人气:130

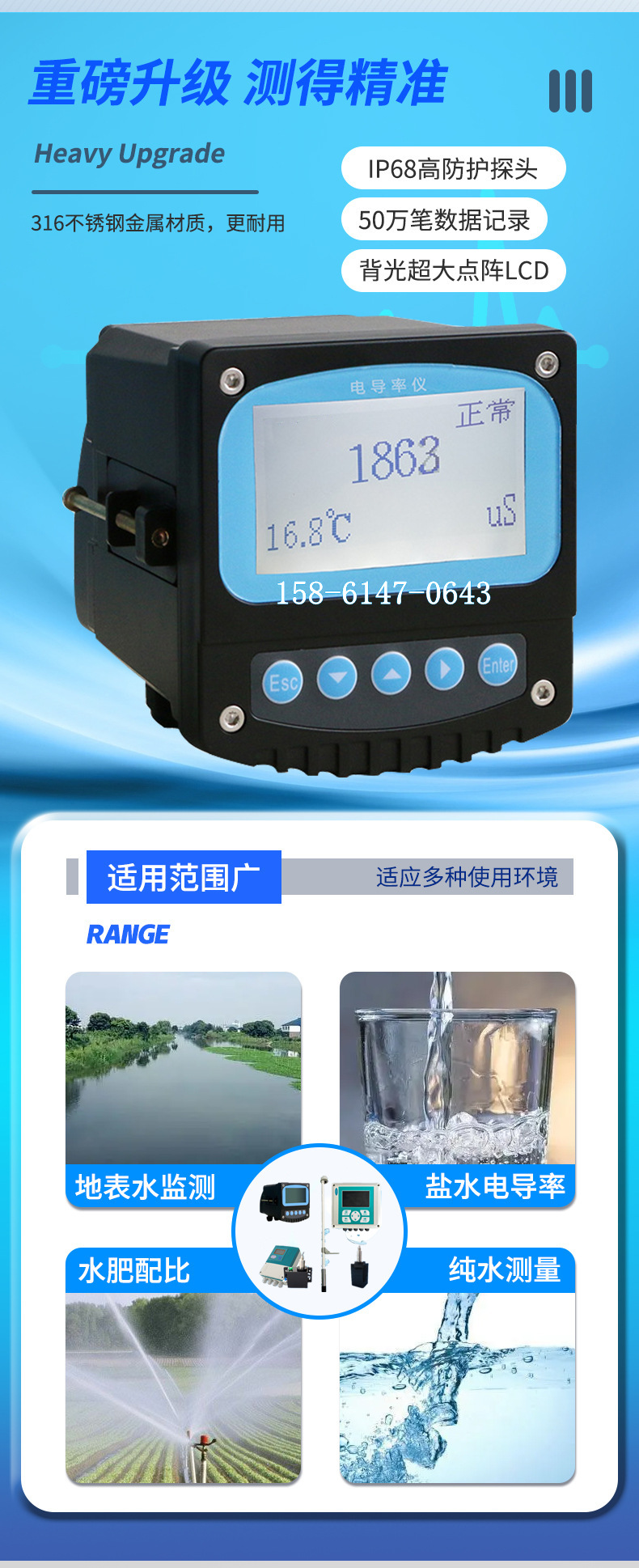

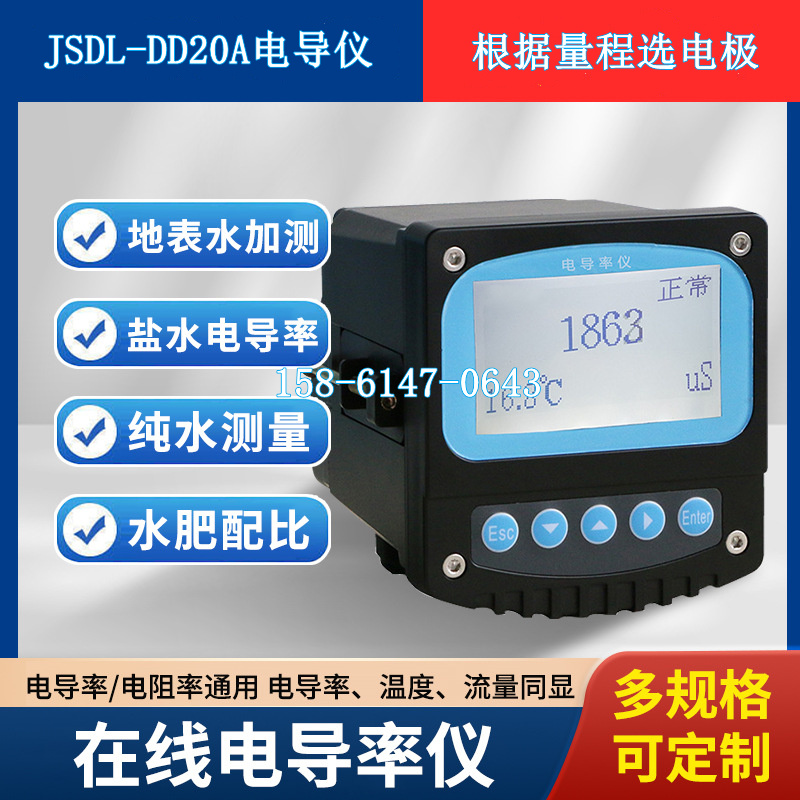

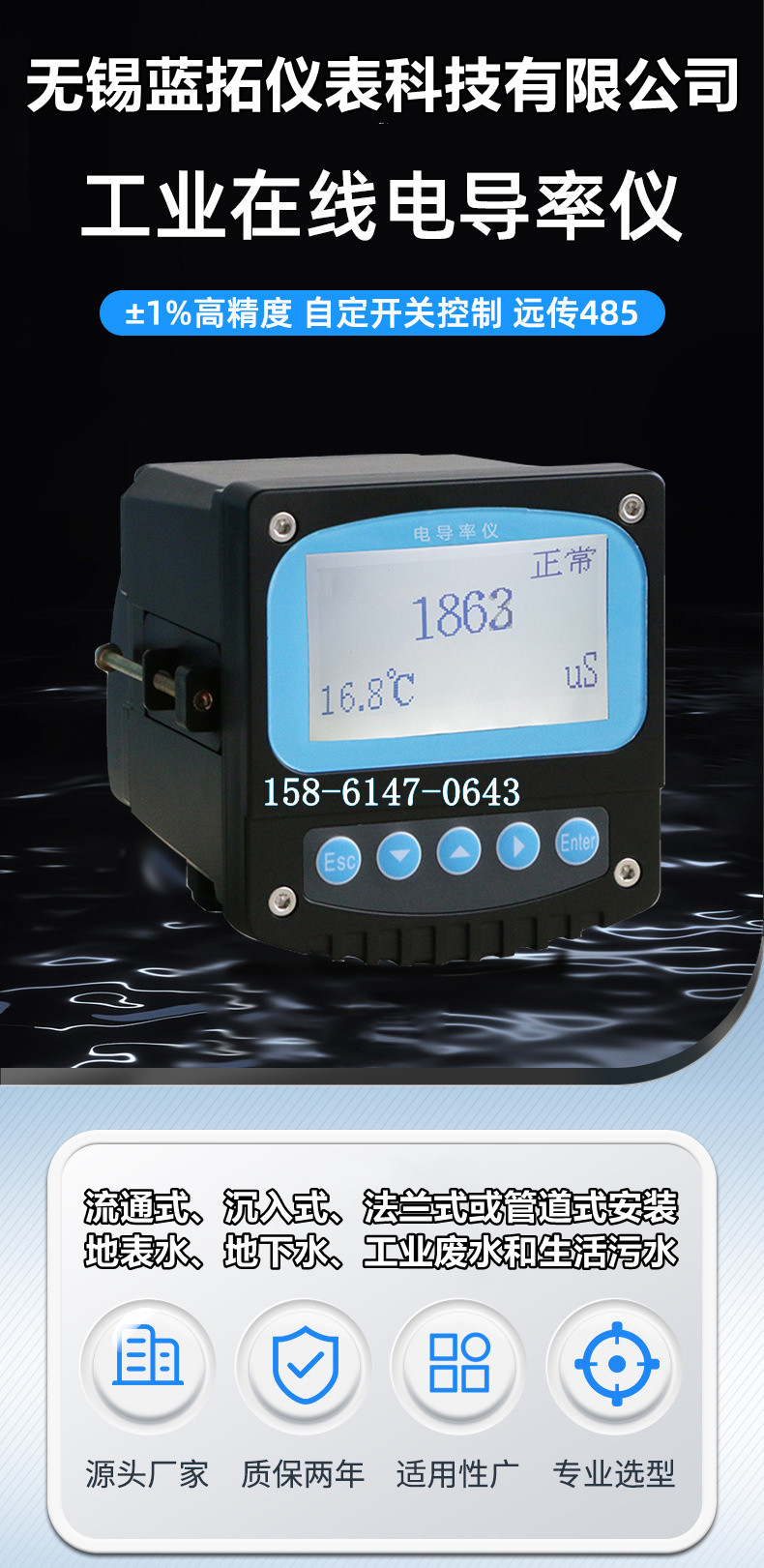

工业在线电导率仪配置不同类型、不同常数的电导率电极,用于对水溶液的电导率值和温度值进行连续监测和控制,在线电导率分析仪广泛用于电厂、石油化工、冶金、纸业、环保水处理、轻工电子等领域。在线电导率分析仪应用于如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交换、反渗透EDL、海水蒸馏等制水设备原水和产水水质的监测和控制。

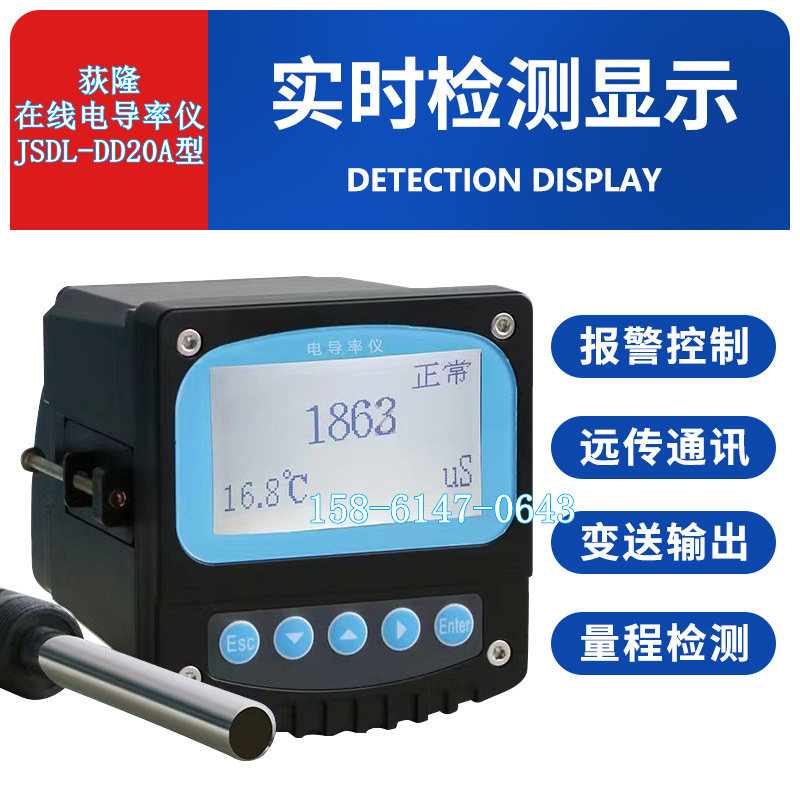

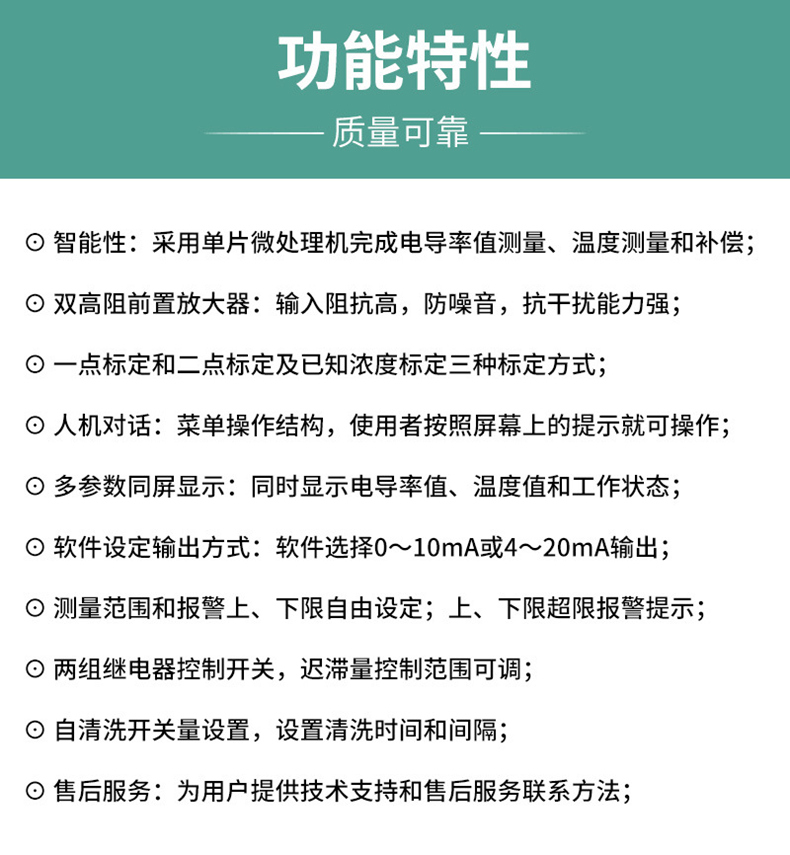

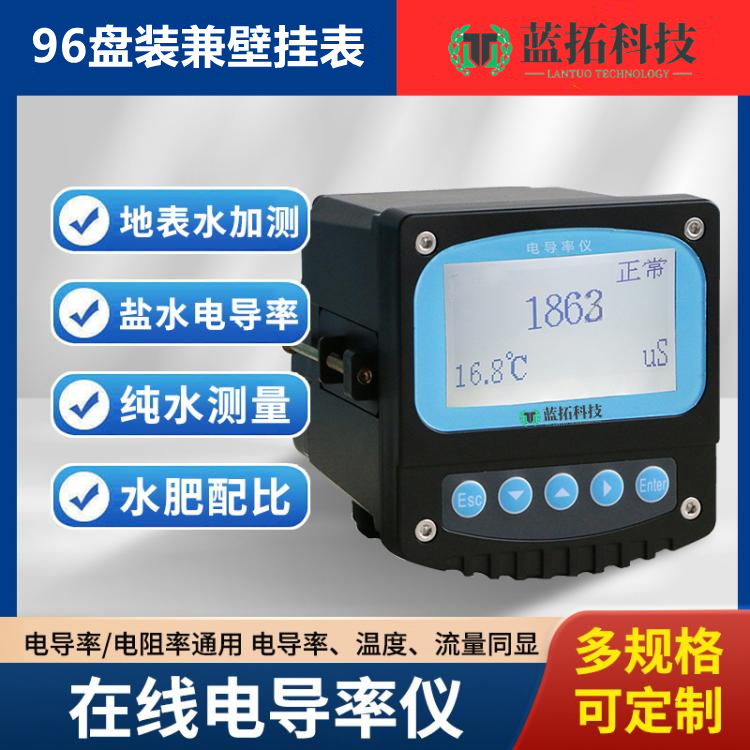

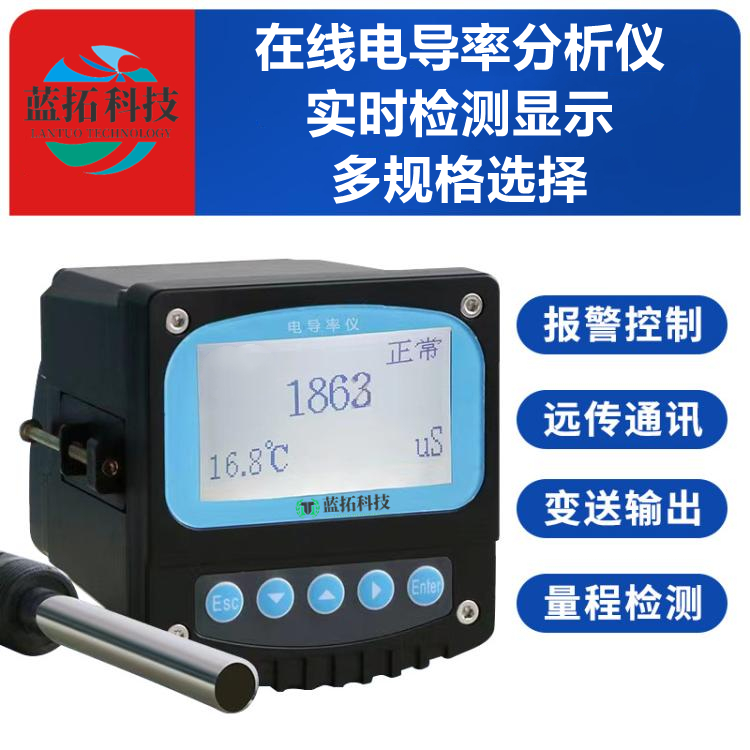

仪表采用LCD液晶显示屏;智能型中文菜单操作;具有电流或电压输出,测量范围自由设定,高低超限报警提示和两组继电器控制开关、迟滞量范围可调;自动或手动温度补偿;

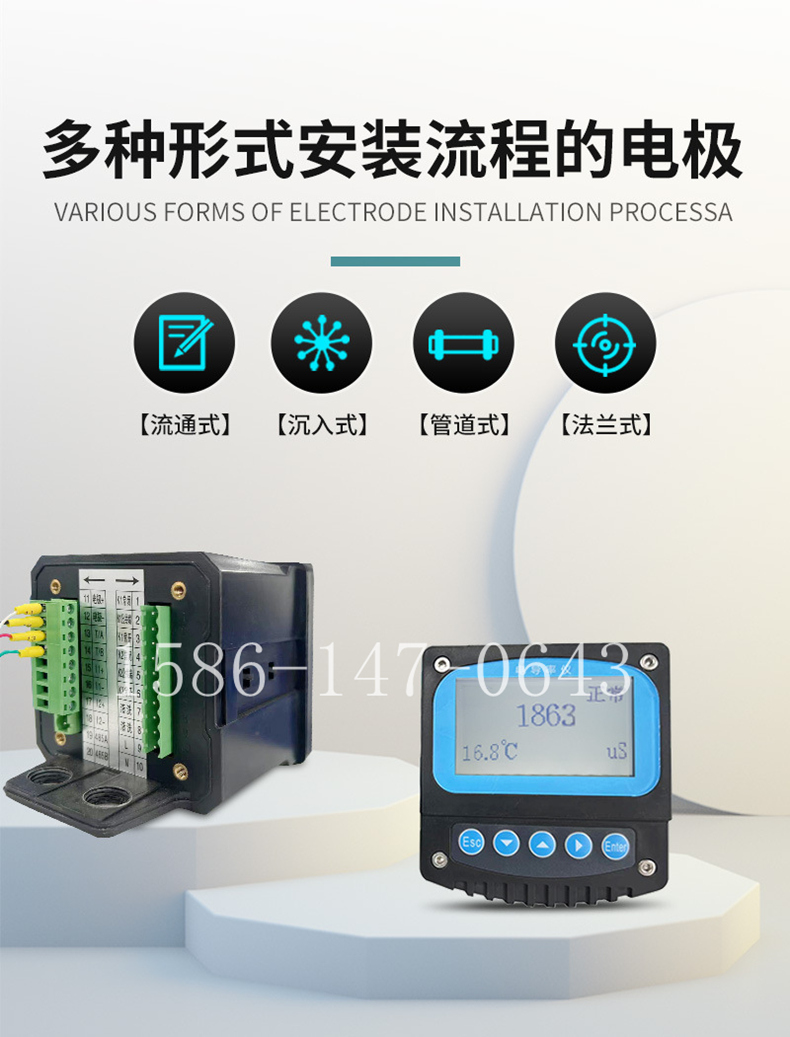

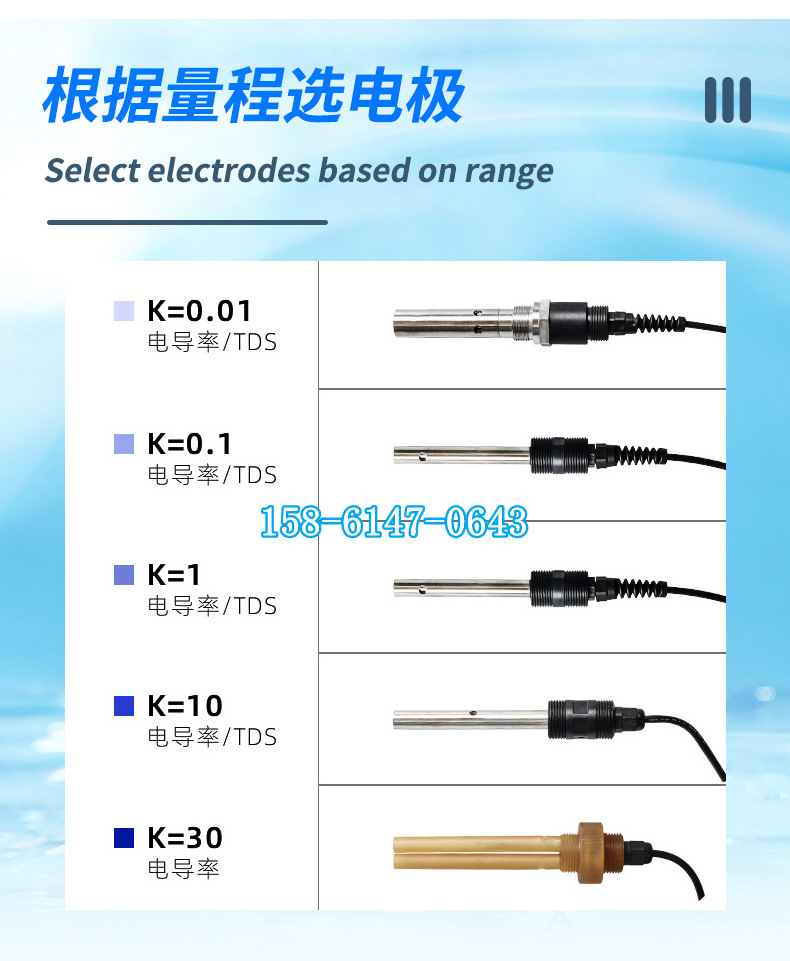

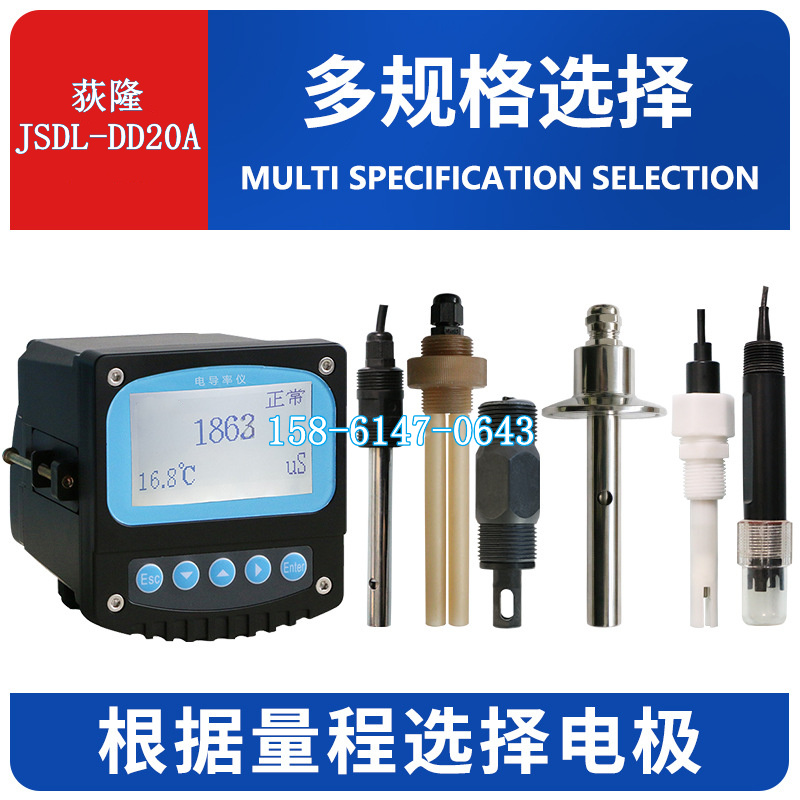

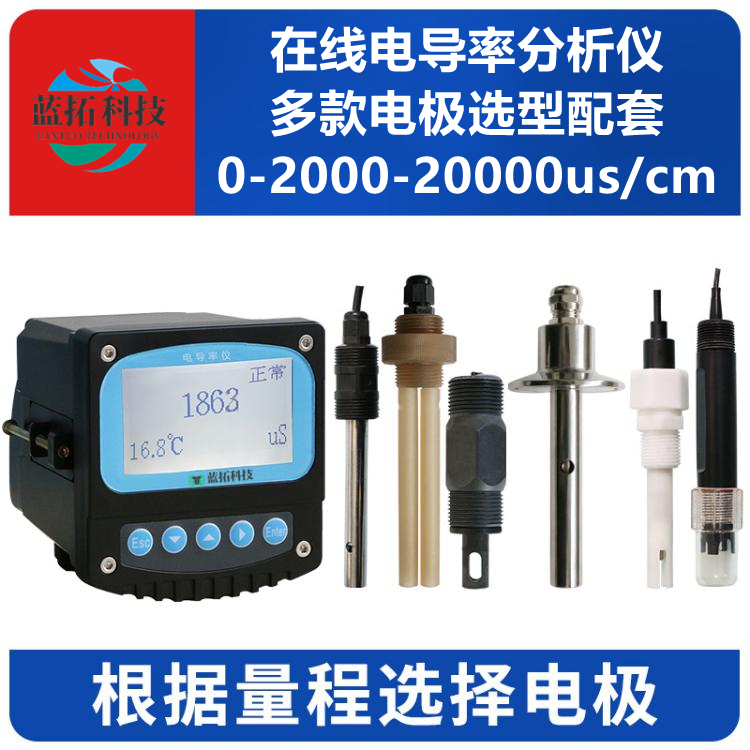

根据用户需要可提供【流通式】【管道式】【沉入式】【法兰式】等多种形式安装流程的电导率电极。

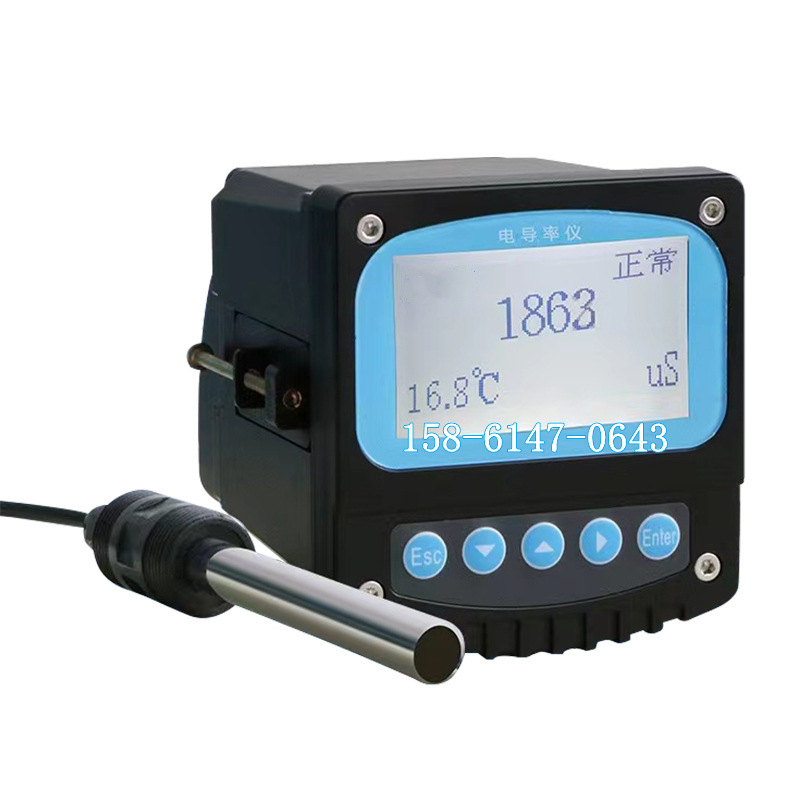

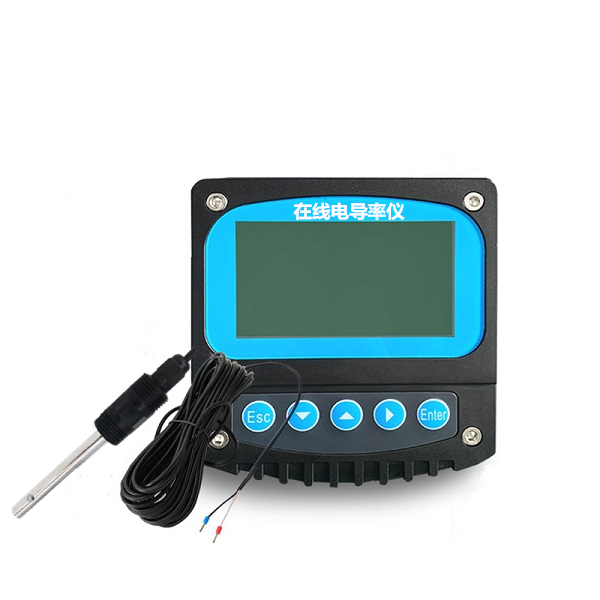

 结构特征:整套测量系统主要由仪表(二次表)和电导率电极(一次表)两部分组成,电极接触被测溶液,仪表显示被测水溶液的电导率值和温度及工作状态。

测量原理:为避免电极极化,仪表产生高稳定度的正弦波信号加在电极上,流过电极的电流与被测溶液的电导率成正比,仪表将电流由高阻抗运算放大器转化为电压信号后,经程控信号放大、相敏检波和滤波后得到反映电导率的电位信号;微处理器通过开关切换,对温度信号和电导率信号交替采样,经过运算和温度补偿后,得到被测溶液在25℃时的电导率值和当时的温度值。

温度补偿原理:电解质溶液电导率受到温度变化的影响,需要进行温度补偿。弱的水溶液的温度系数为2.00%℃,浓度越大,温度系数越小。对较低浓度(1µS·cm-1)溶液的温度系数不采用2.00%℃,而由用户设置,范围为0.00~9.99%。

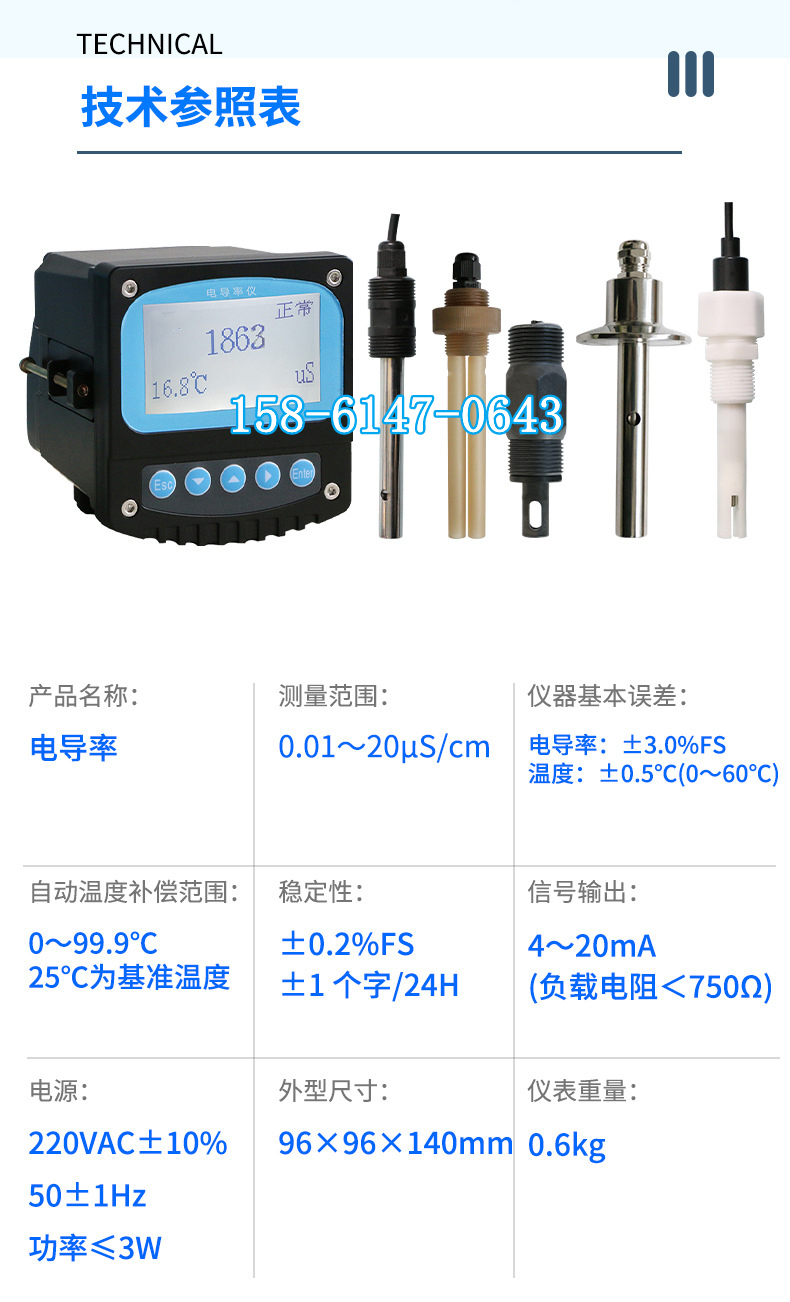

技术参数:

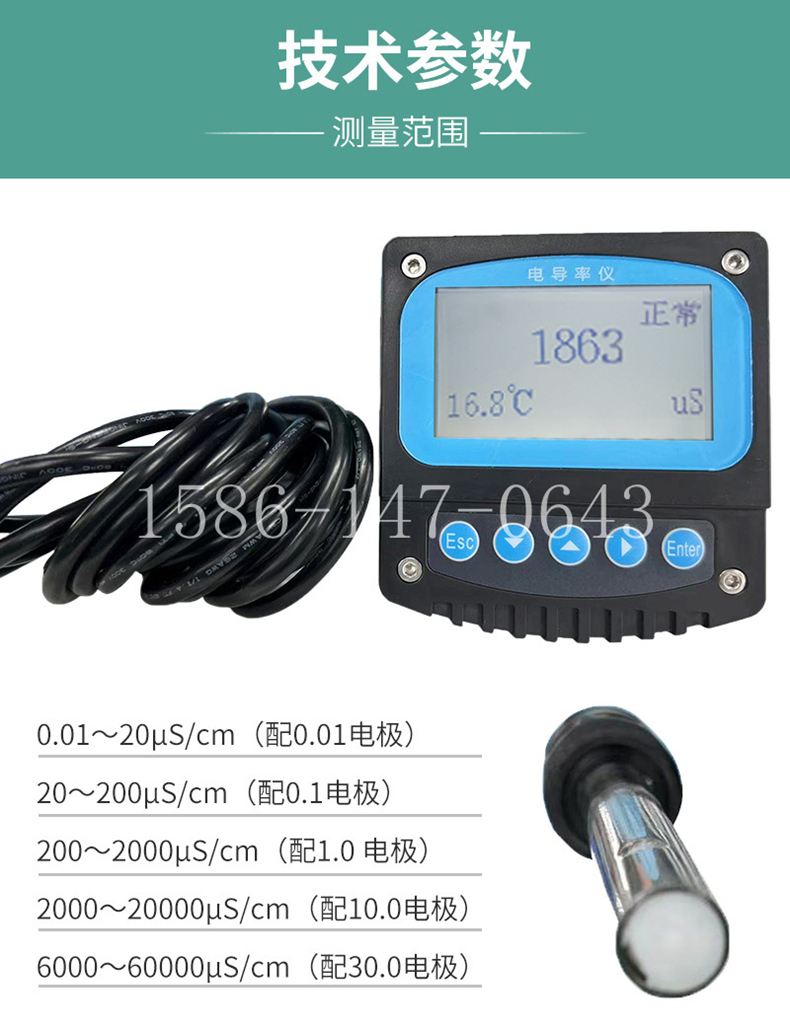

(1)测量范围(量程可自由设置):

电导率:0~20µS·cm-1  (K=0.01);20~200µS·cm-1 (K=0.1);

200µS·cm-1~4mS·cm-1 (K=1.0);4~20.0mS·cm-1 ;(K=10.0)

20~100.0mS·cm-1 ;(K=30.0)

 温  度:-5~110℃;

(2)分辨率:电导率:0.01µS·cm-1;0.01 mS·cm-1 ;温  度:0.1℃;

(3)仪表基本误差:电导率:±1.0%F·S±1个字,温度:±0.5℃;

(4)电子单元自动或手动温度补偿范围:0~110℃(基准温度25℃);

(5)电子单元自动温度补偿误差:±0.5%F·S;

(6)电子单元稳定性:±0.2%F·S±1个字/24h;

(7)电子单元的重复性误差:≤0.2%F·S±1个字;

(8)电子单元报警误差:±1%F·S;

(9)电子单元输出电流误差:±1%F·S;

(10)信号输出:0~10mA(负载电阻<1.5KΩ);4~20mA(负载电阻<750Ω);

0~5V,0~10V可选(需预定);

(11)两组继电器控制触点:3A 240VAC,6A 28VDC或120VAC;

(12)电源:220VAC±10%,50±1Hz,功率≤3W;

           24VDC,功率≤1W(需预定);   12VDC,功率≤1W(需预定);

(13)外型尺寸:96×96×130mm;

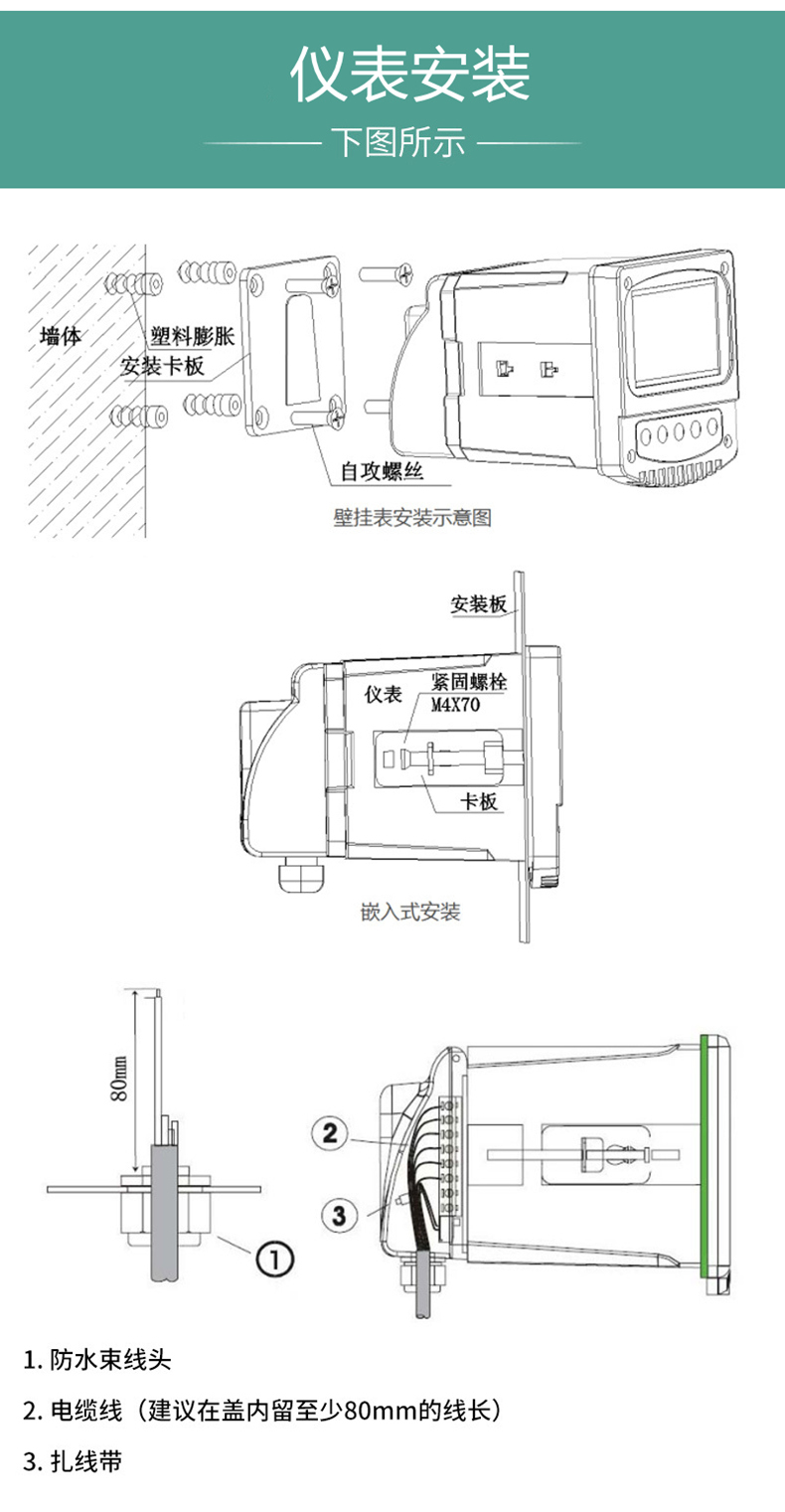

(14)安装方式:盘装(嵌入式);  开孔尺寸 :91×91mm;

(15)壁挂式:防水壁挂箱尺寸:300(高)×200(宽)×167(深)mm;

(16)仪表重量:0.6kg;

(17)工作环境:

      1)环境温度:-10~60℃;

      2)相对湿度:不大于90%;

      3)除地球磁场外周围无强磁场干扰。
