二次供水专用水质多参数丨浊度丨余氯丨PH丨溶氧丨电导丨温度

发布时间:2021-03-16人气:102

在线多参数水质分析仪(以下简称仪表)是带微处理器的水质在线监测仪。在线参数水质分析仪是为测量市政污水、工业废水处理过程、自来水厂、河道监测、等进水及出水而设计的工业在线监测仪表。

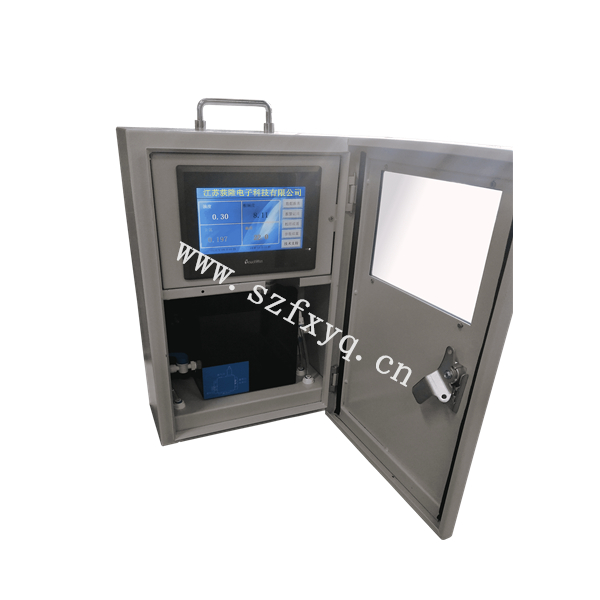

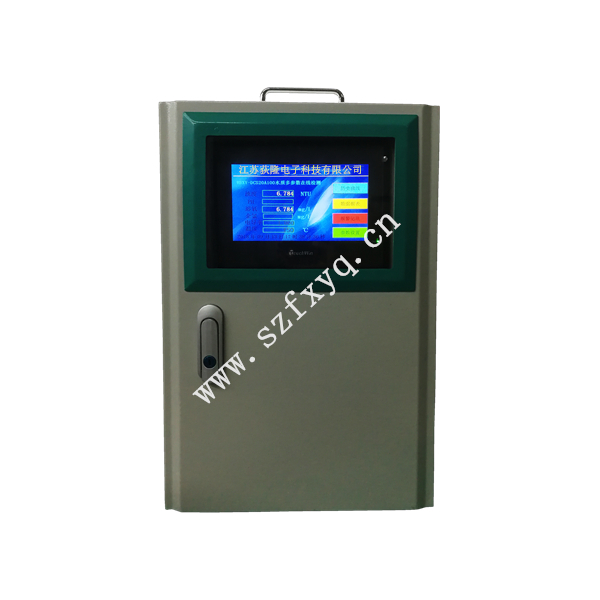

结构特征:整套测量系统主要由仪表(触摸屏)、控制板、和传感器(一次表)三部分组成,传感器接触被测水溶液,仪表显示水溶液的浓度值及工作状态。

测量成分:PH、溶氧、电导率、余氯、浊度.


工作原理:

PH:仪表由信号测量、运算、显示、网络通讯及面板指令等组成。pH和温度的变送阻抗变换,将pH变为59.16mV/pH(25℃)低阻信号;将NTC变换为电压信号。

溶氧:氧电极以铂金(Pt)坐阴极,Ag/AgCl作阳极,电解液为0.1M氯化钾(KCl),用硅橡胶渗透膜作透气膜。测量时,在阳极和阴极间加上0.68V的极化电压,氧通过渗透膜在阴极消耗,透过膜的氧量与水中溶解氧浓度成正比,因而电极间的极限扩散电流与水中溶解氧浓度成正比,仪表检测此电流并经运算变换成氧浓度。同时热敏电阻检测溶液的温度,并对氧浓度进行温度补偿。

电导:测量原理:为避免电极极化,仪表产生高稳定度的正弦波信号加在电极上,流过电极的电流与被测溶液的电导率成正比,仪表将电流由高阻抗运算放大器转化为电压信号后,经程控信号放大、相敏检波和滤波后得到反映电导率的电位信号;微处理器通过开关切换,对温度信号和电导率信号交替采样,经过运算和温度补偿后,得到被测溶液在25°C时的电导率值和当时的温度值。

余氯:仪表由信号测量、运算、显示、网络通讯及面板指令等组成。余氯电极中含温度电极,和pH电极将 采样的信号经仪表放大器放大成低阻电压信号送入运算、显示被测量值。

温度:电阻信号转换为数字量。

浊度:红外传感器发射器发送的光波在传输过程中经过被测物的吸收、反射和散射后仅有一小部分光线能照射到接收器上,透射光的透射率与被测悬浮物的浓度成比例关系,通过测量透射光的透射率计算浊度的浓度。

技术参数:

(1)测量范围:二氧化氯:0~2.00ppm;

                           浊度:0~40NTU;

                          溶解氧(DO):0~20mg/L;

                          电导率(DD):0~3mS.cm-1(K=1.0);

                          PH:0~14.00PH;

                          温度:0~50℃;

                         显示方式:7寸液晶屏

(2)分辨率:二氧化氯:0.01PPM; 浊   度:0.01NTU;溶解氧:0.01mg/L;电导率:1μS.cm-1   0.01mS.cm-1;PH:0.01PH;温   度:0.1℃;

(3)响应时间:< 5min (90%,20℃)

(4)二氧化氯流通式安装最低流量:18-30L/H(保持恒定流速)

(5)稳定性:在常温下,每月漂移 < 2%F·S

(6)信号输出:RS232,支持Modbus RTU协议

(7)电源:9~36VDC,功率≤3W;

(8)外形尺寸:300*400*165mm;

(9)工作环境:

      环境温度:-10~60℃;相对湿度:不大于90%;除地球磁场外周围无强磁场干扰;

仪表可上盘嵌入安装或壁挂式安装,机器尺寸:300*400*165mm。

流通式安装注意事项:打开排气孔,慢慢调节进水口,等待数秒后出水口有水流出时,调节进水口大小,控制溢流口的水量,不要超过溢流口,待水流稳定后,可关闭排气孔。
